Каркасная баня своими руками: пошаговая инструкция
04 декабря, 2020
20.6k
Каркасная или щитовая модель бани с каждым годом набирает всё большую популярность за счет своей скорости возведения, экономичности и доступности. Данная конструкция мобильна, не требует полноценного фундамента, а значит со временем при изменении ландшафтного дизайна на участке, может быть легко переставлена на другое место или вообще перевезена на другой участок. На ее конструкции и функциональности это никак не отразится. Щитовую конструкцию можно возводить в любое время года. Нанимать строительную бригаду нет необходимости, по инструкции от производителя со сборкой справится любой мужчина, без каких-либо столярных навыков. Только при себе необходимо иметь следующий инструмент: шуруповерт, рулетку, молоток, резиновую киянку 500-600 г, уровень, карандаш, битумный клей, кран для бака воды.

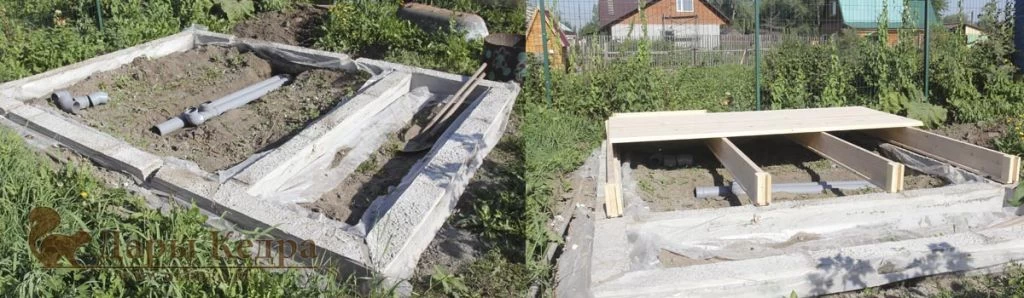

- На подготовленную ровную поверхность или облегченный фундамент устанавливаем лаги, далее - к ним крепим основание бани (две половины), заранее присоединив сифон для слива или канализационный шланг на основание.

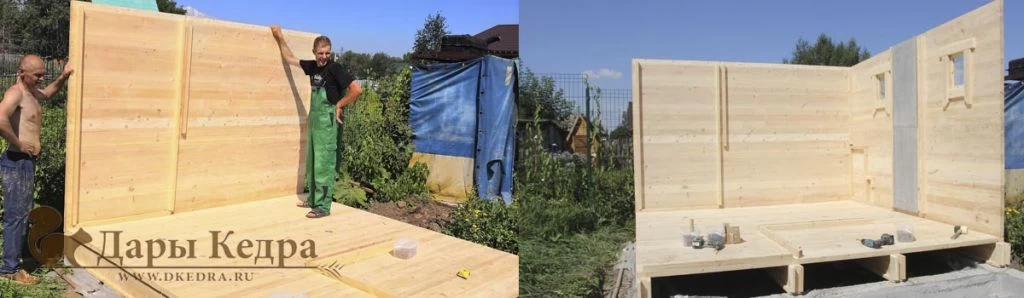

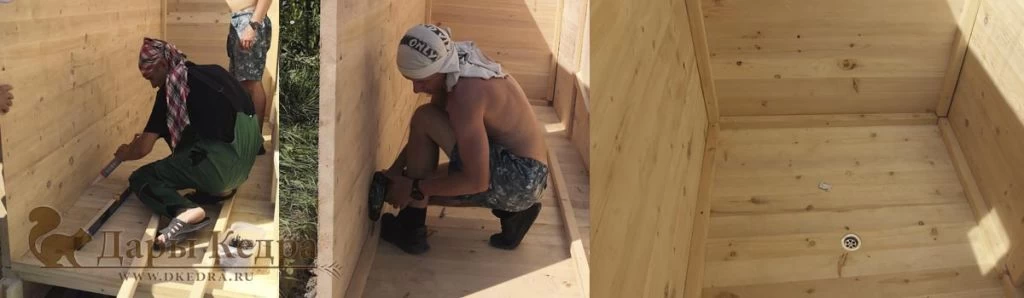

- После монтажа основания ставим в паз заднюю стенку парной, при этом одновременно подносим правый боковой щит. Боковой щит совмещаем с полом и задней стенкой, закрепляем саморезами.

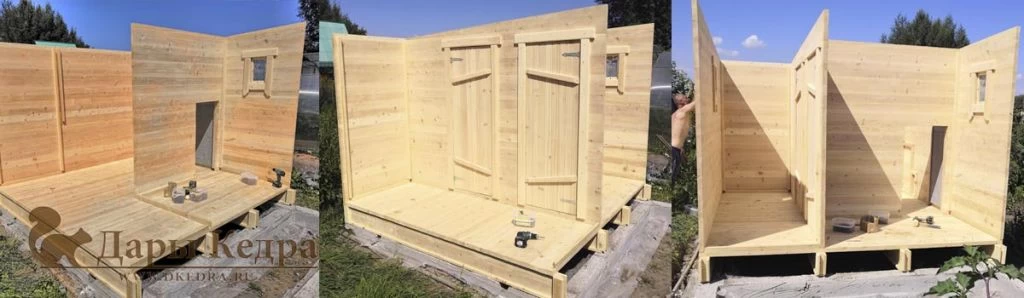

- Аналогично устанавливаем внутренние перегородки, далее - левый боковой щит. Установка и закрепление стен осуществляется с помощью киянки и шуруповерта.
- Планки-плинтуса внутри бани фиксируем с помощью герметика и шуруповерта, обрабатывая стыки. Закрепляем саморезами.

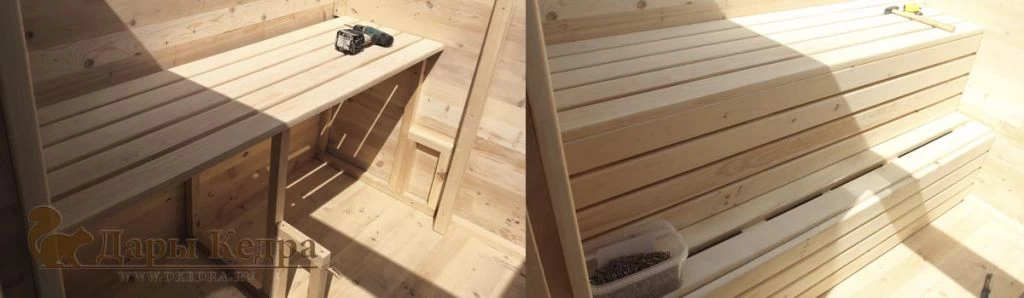

- К стенкам парной крепим опорные ноги из бруска, на них кладем сиденье полка. Закрепим опорные ноги с сиденьем изнутри.

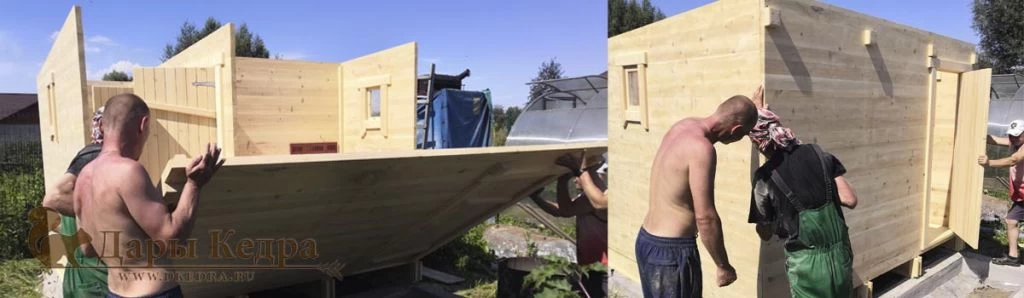

- Следующим этапом будет установка и закрепление лицевой стороны бани. Двери зафиксированы брусками во избежания разбалтывания петель во время транспортировки. Необходимо убедиться, что все элементы надежно закреплены на своих местах. Недопустима подвижность стен, зазоры и свободный ход в пазовых соединениях.

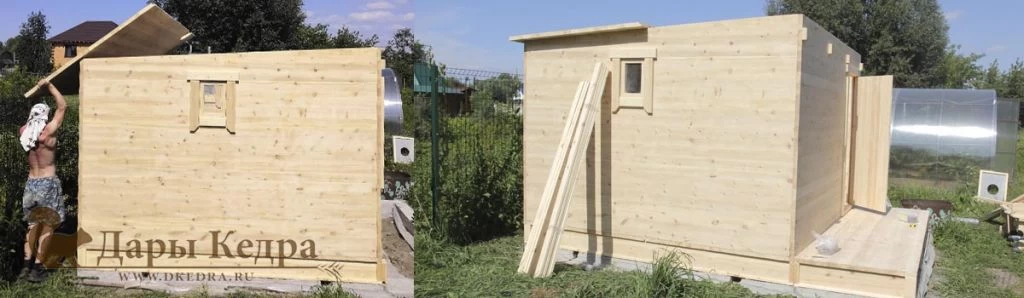

- Приступаем к укладке крыши бани, которая состоит из деревянной основы-двух щитов, и ондулина. Дальний щит можно класть как с задней стороны парной, так и с передней, при установленной веранде.

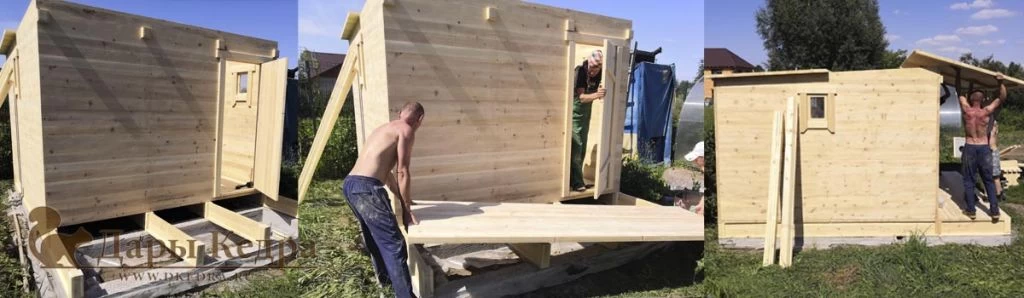

- Для укладки второго щита переходим к установке веранды: вставим лаги пола веранды в пазы основания бани с помощью киянки или молотка, на них закрепим пол саморезами и, используя как ступень, установим вторую часть крыши.

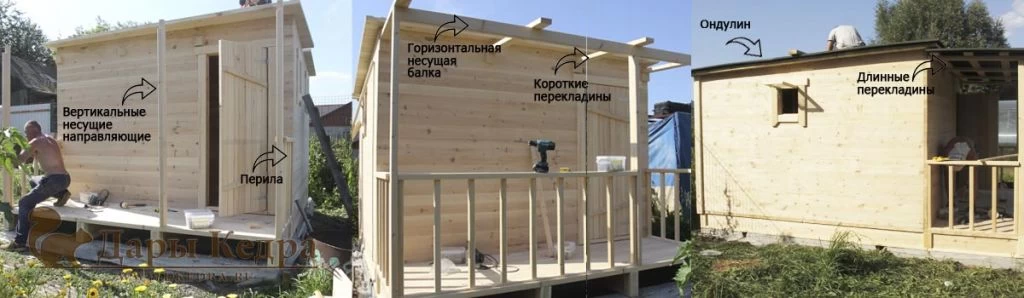

- Продолжаем работать с верандой. Сначала закрепляем вертикальные несущие направляющие веранды, потом – перила, потом-несущую горизонтальную балку, на нее – короткие перекладины, далее устанавливаем длинные перекладины крыши и укладываем ондулин на крышу веранды и всей бани, используя лестницу.
- Ондулин закрепляем саморезами на крыше бани, вырезаем ножом или лобзиком отверстие под трубу печи. Резиновый зонт-заглушку для трубы крепим на битумный клей, пробиваем гвоздями.

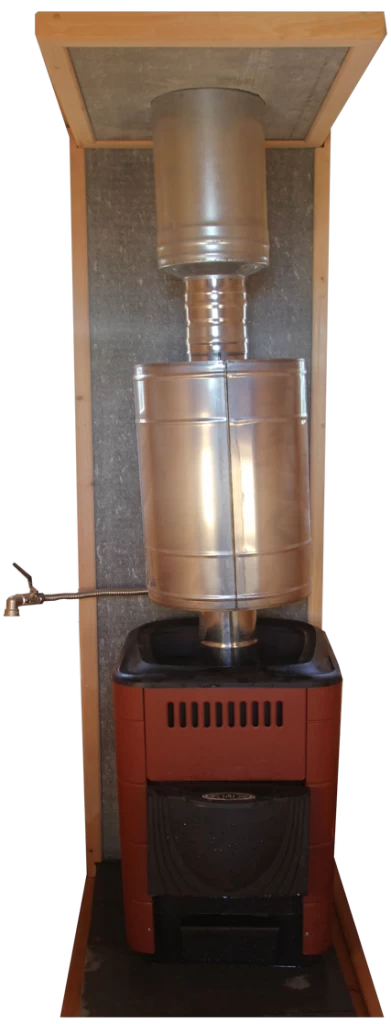

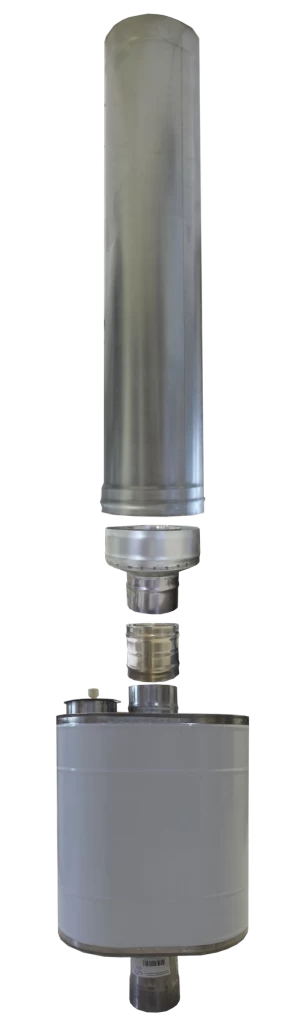

- Подготовим место для печи: закрепим саморезами защитный напольный экран, влаго- и термостойкий. Этим же материалом отделан угол или стена рядом с печью и выход трубы на потолке. Ставим печь на место. Далее крепим бак для воды, комплектуя его краном ¾. Установим трубу согласно инструкции от производителя печи, ниже показана последовательность установки трубы.
- Заключительным этапом сборки изделия будет монтаж проводки и подключение светильников к электросети! Для данной модели каркасно-щитовой бани комплект электрики предполагает: 12 метров провода, 3 лампочки, выключатель и автомат. Лампочки соединяются параллельно, провод подводится к автомату.
Электросхема подключения лампочек представлена ниже:
Баня готова к эксплуатации! Легкой сборки и отличного пара!
